Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках при переменном и постоянном напряжении 1,0 кВ

Расшифровка кабеля ВВГнг(A)-LS 4х10-1:

В - Изоляция жил из поливинилхлоридного пластиката
В - Оболочка из поливинилхлоридного пластиката
Г - Отсутствие защитных покровов
нг-LS - Изоляция жил и оболочка из поливинилхлоридного пластиката пониженной горючести с пониженным газо- дымовыделением
4 - количество жил
10 - сечение жил
1 - номинальное напряжение, кВ

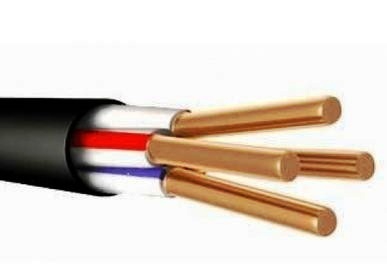

Элементы конструкции кабеля ВВГнг(A)-LS 4х10-1:

1. Медная токопроводящая жила:(количество жил: 1, 2, 3, 3+1, 4 и 5 шт.):
• однопроволочная (класс 1) сечением 1,5–50 кв. мм — «ож»,
• многопроволочная (класс 2) сечением 50–240 кв. мм;
2. Изоляция из ПВХ композиции пониженной пожароопасности, маркировка жил:
• цветовая маркировка жил: белая или желтая, синяя или зеленая, красная или малиновая, или желто-зеленая;
• цифровая;
3. Обмотка из нетканого полотна для многожильных кабелей с секторными жилами;
4. Оболочка из ПВХ композиции пониженной пожароопасности.

Область применения кабеля ВВГнг(A)-LS 4х10-1:

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках при переменном и постоянном напряжении 1,0 кВ. Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.
Эксплуататируются в районах с умеренным, холодным и тропическим климатом, на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

Прокладка:
* в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
* для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
* на специальных кабельных эстакадах, по мостам и в блоках;
* в пожароопасных помещениях;
* во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
* кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа.

Предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Не распространяют горение при прокладке в пучках (нормы ГОСТ Р МЭК 332-2 категории А). Кабели предназначены для эксплуатации в кабельных сооружениях и помещениях,В том числе для использования системах АЭС классов 2, 3, 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С с продолжительностью работы не более 8 часов в сутки и не более 1000 часов за срок службы.

Срок службы кабеля ВВГнг(A)-LS 4х10-1 — 30 лет.

Сечение жил, кв. мм	Строительная длина, м
1,5-16	450
25-70	300
95	200
