Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 100Гц или на постоянное напряжение в 2,5 раза больше переменного напряжения

Расшифровка кабеля ВБбШвнг(A)-LS 3х6-1:

В - Изоляция жил из поливинилхлоридного пластиката
Б - Броня из двух стальных лент
б - Без подушки, которая является вутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
Швнг-LS - Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката пониженной горючести с пониженным газо- дымовыделением
3 - количество жил
6 - сечение жил
1 - номинальное напряжение, кВ

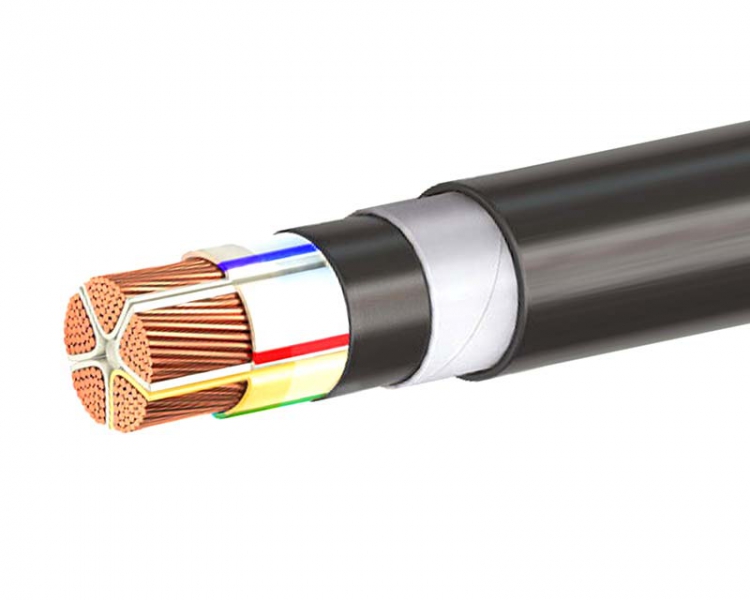

Элементы конструкции ВБбШвнг(A)-LS 3х6-1:

1. Токопроводящая жила - медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция - из поливинилхлоридной композиции пониженной пожароопасности. Изолированные жилы кабелей имеют отличительную расцветку. Номинальная толщина изоляции соответствует 3.4 мм.
3. Скрутка - изолированные жилы кабелей скручены. Кабели изготавливаются только трехжильными.Все жилы одинакового сечения.
4. Заполнение - накладывается по скрученным изолированным жилам из невулканизированной резиновой смеси пониженной пожароопасности, заполняя промежутки между жилами, или при наложении поясной изоляции с одновременным заполнением промежутков между жилами из ПВХ композиции пониженной пожароопасности.
5. Поясная изоляция - выпрессована из ПВХ композиции пониженной пожароопасности.
6. Электропроводящий экран - наложен обмоткой из ленты, изготовленной из электропроводящей прорезиненной ткани номинальной толщиной 0.3 мм, с перекрытием или из двух лент электропроводящей кабельной бумаги номинальной толщиной 0,12 мм с зазором.
7. Металлический экран - из двух медных лент или медной фольги
8. Разделительный слой - две ленты из полиэтилентерефталатной пленки, термоскрепленного полотна или другого равноценного матер
иала с перекрытием.
9. Разделительный слой - выпрессован из ПВХ композиции пониженной пожароопасности толщиной не менее 1.0 мм.10. Защитный покров - типа БбШв:
- броня из двух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;
- защитный шланг выпрессованный из ПВХ композиции пониженной пожароопасности.

Применение ВБбШвнг(A)-LS 3х6-1:

Кабели, не распространяющие горение, с низким дымо- и газовыделением предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 6000 В частоты 50 Гц. Кабели изготавливаются для общепромышленного применения в кабельных сооружениях и помещениях.

Кабели не распространяют горение при прокладке в пучках.

Технические характеристики ВБбШвнг(A)-LS 3х6-1:

- Вид климатического исполнения кабелей УХЛ, категория размещения 5 по ГОСТ 15150-69
- Диапазон температур эксплуатации - от -50°С до +50°С
- Относительная влажность воздуха при температуре до +35°С - до 98%
- Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15°С
- Минимальный радиус изгиба при прокладке - 7.5 наружных диаметров
- Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С
-Максимально допустимая темпратура нагрева жил при токах короткого замыкания ..........+ 1600
-Продолжительность короткого замыкания не должна превышать ..........4 с.
- Допустимый нагрев жил кабелей в аварийном режиме не более + 800
- Продолжительность работы кабелей в аварийном режиме не должна быть более 8 часовв сутки, но не более 1000 часов за срок службы
- Кабели не распространяют горение при испытаниях в пучках по ГОСТ МЭК 332-3-96, категория А
- Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 40%
- Строительная длина кабелей для сечений основных жил:

16 - 70 мм2 - 450 м

95 - 120 мм2 - 400

м

150 мм2 и выше - 350

м
- Гарантийный срок эксплуатации - 5 лет (с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изг-ния)
- Срок службы ВБбШвнг(A)-LS 3х6-1 - 30 лет
