Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 100Гц или на постоянное напряжение в 2,5 раза больше переменного напряжения

Расшифровка кабеля ВБбШвнг(A) 3х2,5-1:

В - Изоляция жил из поливинилхлоридного пластиката
Б - Броня из двух стальных лент
б - Без подушки, которая является вутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
Швнг - Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката пониженной горючести
3 - количество жил
2,5 - сечение жил
1 - номинальное напряжение, кВ

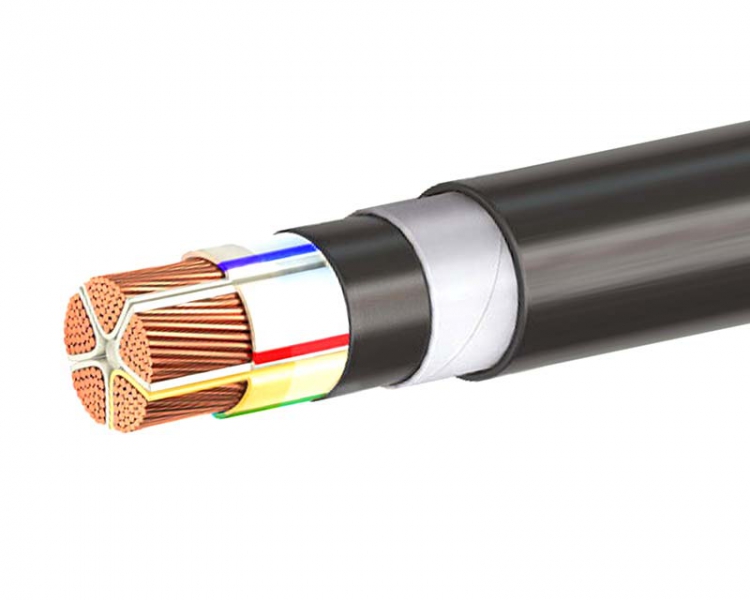

Элементы конструкции кабеля ВБбШвнг(A) 3х2,5-1:

1. Медная токопроводящая жила:
   • однопроволочная (класс 1) сечением 2,5-50 кв.мм-”ож”,
   • многопроволочная (класс 2) сечением 50-625 кв.мм;
2. Изоляция из ПВХ пластиката,
   маркировка жил:
   • цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная,
   • цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0;
3. Поясная изоляция из ПВХ лент;
4. Броня из стальных оцинкованных лент;
5. Шланг из ПВХ пластиката пониженной горючести.

Область применения кабеля ВБбШвнг(A) 3х2,5-1:

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 100Гц или на постоянное напряжение в 2,5 раза больше переменного напряжения.

Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

Кабели применяются для прокладки:

• на открытом воздухе;
• в помещениях (объёмах) с повышенной влажностью;
• в сооружениях метрополитенов;
• в трубах и в земле (траншеях) на отдельных участках кабельной трассы при условии дополнительной защиты от механических повреждений;
• в пожароопасных помещениях;
• во взрывоопасных зонах класса B-I, B-Iа, B-Iб, B-Iг, В-II, В-IIа;
• при отсутствии растягивающих усилий в процессе эксплуатации.

Кабели предназначены для наклонных и горизонтальных трасс. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-3 категории А и В). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы. Допускается перегрузка 15% о тноминального тока нагрузки продолжительностью не более 6 часов в сутки в течение 5 суток.

Срок службы кабеля ВБбШвнг(A) 3х2,5-1 - 30 лет.

Строительная длина, не менее [м]
сечение основных жил 2,5-16 кв.мм.	450
сечение основных жил 25-70 кв.мм.	300
сечение основных жил 95 кв.мм. и выше	200
