Предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В

Расшифровка кабеля КВВГЭнг(A)-LS 27х1,5:

К - Кабель контрольный
В - Изоляция жил из поливинилхлоридного пластиката
В - Оболочка из поливинилхлоридного пластиката
Г - Отсутствие защитных покровов
Э - Экранированный
нг-LS - Изоляция жил и оболочка из поливинилхлоридного пластиката пониженной горючести с пониженным газо- дымовыделением
27 - количество жил
1,5 - сечение жил

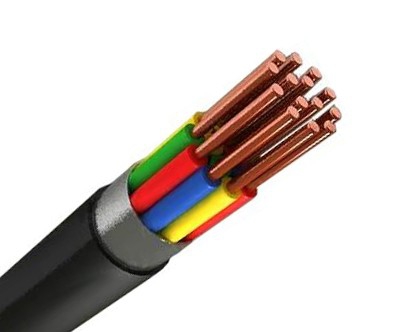

Элементы конструкции кабеля КВВГЭнг(A)-LS 27х1,5:

1. Медная однопроволочная или многопроволочная жила (класс 1);
2. Изоляция из ПВХ пластиката, наличие счетной пары в каждом повиве;
3. Разделительный слой из ПВХ пластиката с низким газо- и дымовыделением;
4. Экран из алюминиевой или медной ленты;
5. Обмотка из полотна нетканого;
6. Оболочка из ПВХ пластиката с низким газо- и дымовыделением.

Область применения кабеля КВВГЭнг(A)-LS 27х1,5:

Предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В.
Применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели и необходимости защиты электрических цепей от влияния внешних электрических полей. Не распространяют горение при прокладке в пучках (нормы МЭК 60332-3 категории А).
Стойки к монтажным изгибам.

Срок службы кабеля КВВГЭнг(A)-LS 27х1,5 при открытой прокладке - 15 лет, при прокладке в помещениях, каналах и туннелях - 25 лет.

Технические характеристики кабеля КВВГЭнг(A)-LS 27х1,5:

- Виды климатического исполнения кабелей: УХЛ, Т категория размещения 1 и 5 по ГОСТ 15150-69
- Диапазон температур эксплуатации : от - 50°С до + 50°С
- Относительная влажность воздуха при температуре +35°С:….98%
- Прокладка кабелей осуществляется при температуре окружающей среды не ниже……- 15 °С
- Кабели не распространяют горение при прокладке в пучках
- Радиус изгиба при прокладке при температуре окружающей среды не ниже 0°С составляет:
для кабелей наружным диаметром до 10 мм включ…… не менее 3-х диаметров кабеля
для кабелей наружным диаметром 10 - 25 мм включ…… не менее 4-х диаметров кабеля
- Длительно допустимая температура нагрева жил при эксплуатации: +70°С
- Дымооборазование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 40%
- Номинальная толщина изоляции для жил сечением:
0.75, 2.5 мм2 - 0.6 мм
4, 6 мм2 - 0.7 мм
- строительная длина кабелей: не менее 150 м
- гарантийный срок эксплуатации кабеля КВВГЭнг(A)-LS 27х1,5: 3 года со дня ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
